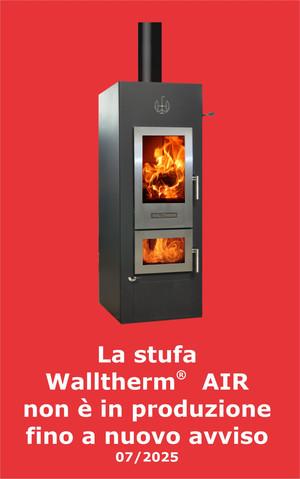

Walltherm® AIR - stufa ad aria calda
Stufa a doppia combustione e tiraggio naturale con ventilatore
La stufa Walltherm Air 5S riscalda l'ambiente tramite l‘irraggiamento diretto.
Optional: Kit ventilazione con gestione digitale disponibile su richiesta.
Per chiunque voglia riscaldare un‘ambiente di grandi dimensioni in breve
tempo può farlo azionando un dispositivo di ventilazione a velocità
variabile il quale diffonderà l‘aria calda prodotta dalla stufa
Walltherm Air 5S.
Dati tecnici Walltherm AIR 5S
Potenza: 6 - 11 kW
Classe ambientale: 5 Stelle
Classe energetica: A+
Rendimento: 85,6 %
Polveri: 13 mg/N³
Collegamento aria comb. inferiore: ø125 mm
Collegamento aria comb. lato posteriore: 2 x ø125 mm
Tiraggio necessario: 13 Pa - max. 20 Pa
Peso:ca. 300 kg
Diametro camino: ø150 mm
Portata dei fumi: 8,6 g/s
Temperatura fumi: ca. 179 °C
Temp. fumi fase d'accensione: ca. 250 - 350 °C
Combustibile: legna asciutta
Lunghezza: fino a 35 cm
Garanzia: 5 anni corpo stufa (esclusi i pezzi che sottoposti ad usura) - 2 anni per armature e parti elettroniche
Accessori inclusi
- Stufa Walltherm
- Scopa, spatola ed attizzatoio
- Kit di pulizia (spazzole)
- Manuale
Domande frequenti
Come deve essere fatta la canna fumaria per garantire un buon funzionamento?
La termostufa Walltherm funziona a tiraggio naturale, perciò la canna fumaria è il componente più importante. Il tiraggio della canna fumaria, che può essere rilevato da uno spazzacamino specializzato, deve essere minimo 12 Pa, ottimale però sarebbero 15 Pa. Normalmente bisogna disporre di una lunghezza di almeno 6 mt. montati in posizione verticale con un diametro di 150 mm. Molto importante è che la canna fumaria sia ben coibentata. Non possono essere montati tratti di tubo orizzontali che superano il metro di lunghezza. Il modo migliore è quello di impiegare curve da 45°– 60°Gradi. La sezione della canna fumaria dovrebbe essere tonda, noi consigliamo l'utilizzo di tubi a doppia parete in acciaio inox.
Ho un problema di condensa nella canna fumaria se la temperatura dei fumi di scarico è così bassa??
No, prima dell'accensione della Walltherm bisogna aprire la valvola deviazione fumi, in questa fase i fumi escono direttamente dalla canna fumaria con temperature di ca. 300 – 400°C, in questo modo la canna fumaria si riscalda ed elimina l'umidità ovviando il problema della condensa. Quando si raggiunge la temperatura ottimale nella canna fumaria, si può avviare la funzione della fiamma inversa chiudendo la valvola deviazione fumi, da questo momento la temperatura dei fumi di scarico scende fino a 130°C. Se il funzionamento della Walltherm è corretto ne consegue una combustione pulita, questo grazie all'emissione dei gas in atmosfera a ca. 130-170°C .Problemi con la condensa (catrame) si riscontrano se la temperatura dei gas di scarico scende al di sotto di 80 – 90 °C. Se persistono tali temperature significa che il tiraggio della canna fumaria è insufficiente, quindi per ovviare a questo problema bisogna prolungare la canna fumaria o installare un'aspirazione forzata.
Qual'è il tipo di legna più indicato nell'utilizzo della Walltherm?
Ottimale sarebbe l'uso della legna stagionata, almeno 2 anni.
Si può impiegare legna leggera (p.es. abete) ma anche legna dura (p.es. faggio o quercia)
La camera di combustione è stata realizzata per pezzi di legna con una lunghezza di max. 35 cm.
Il consumo di legna dipende dalla qualità e dal tasso di umidità. Generalmente impiegando legna leggera possiamo avere un'autonomia fino a 3 ore, con legna dura anche fino a 5 ore.
La camera di combustione ha uno spazio di ca. cinquanta litri.
Esce del fumo mentre si carica la Walltherm?
Con un tiraggio ideale non esce fumo quando si carica la termostufa. Prima di effettuare la carica bisogna aprire la valvola deviazione fumi, poi si può effettuare l'operazione di carica. Per motivi di sicurezza è consigliato effettuare un'ulteriore carica solo dopo che la legna nella camera di combustione è stata bruciata completamente.
Quando dobbiamo pulire la termostufa?
È consigliata la pulizia giornaliera della cenere che rimane nella camera di combustione inferiore e superiore.
Una volta alla settimana smontare le griglie e pulire lo spazio che si trova sotto.
In dotazione con la Walltherm vengono fornite delle spazzole in acciaio che hanno una sagoma rettangolare per la pulizia dei canali dello scambiatore. Per la pulizia dei canali fumi si deve smontare il coperchio dietro alla canna fumaria e poi pulire i canali con la spazzola in acciaio. (per maggiori informazioni vedasi libretto istruzioni) L'intervallo di questa operazione è di ca. 2-3 mesi.
Quali sono i pezzi più soggetti ad usura e quando bisogna sostituirli?
In generale possono usurarsi tutti i pezzi a contatto con la fiamma.
La dimensione dell'usura dipende dalle ore d'esercizio, dal tipo di combustibile (solo legna naturale, mai rifiuti!!) e specialmente dal tiraggio naturale (max. 20 Pa). Per diminuire l'usura si deve gestire la stufa correttamente e pulirla periodicamente come descritto nel libretto d'istruzioni.
La guarnizione delle portine e delle aperture di pulizia va cambiata ogni 2-3 anni. Il blocco iniettore e le griglie in ghisa vanno cambiati ogni 3 - 6 anni (dipende dalle ore d'esercizio). I pezzi in refrattario sono da cambiare dopo 5 – 7 anni.
Informazione: Il refrattario va cambiato solo se il pezzo si sbriciola, crepature sono normali e non diminuiscono la funzionalità del refrattario perciò non bisogna cambiare il componente.
Il vetro interno della porta inferiore può perdere trasparenza questo perchè la fiamma inversa crea temperature fino a 1000°C, in questi casi è possibile cambiare solo il vetro interno.
